Aplikácia varistorov v mikro DC motoroch

Yuyao Hongyang Micromotor Co., Ltd. 2026.07.14
Yuyao Hongyang Micromotor Co., Ltd. Správy z priemyslu

Varistor je nelineárny ochranný komponent obmedzujúci napätie, ktorý je navrhnutý tak, aby absorboval prepäťové rázy v obvode a chránil presné nadväzujúce elektronické komponenty. Široko používaný v brúsených mikromotoroch efektívne rieši bežné prevádzkové problémy motora, ako sú špičky komutačného napätia, elektromagnetické rušenie a opotrebovanie kief.

Tento článok systematicky predstavuje princíp činnosti varistorov, analyzuje ich základné ochranné funkcie mikromotor prevádzky a poskytuje štandardizované a praktické pokyny na výber komponentov. Slúži ako profesionálna technická referencia pre hardvérových inžinierov, vývojárov dizajnu a pracovníkov obstarávania.

Princíp činnosti varistorov

Napäťovo závislý odpor (varistor) je veľmi citlivý na zmeny napätia. Jeho odpor zostáva na úrovni megaohmov za normálnych prevádzkových podmienok nízkeho napätia a okamžite prudko klesne na úroveň miliohmov, keď dôjde k prepätiu, čím sa vytvorí cesta s nízkou impedanciou na rýchle vybitie nárazového prúdu a realizácia ochrany proti zovretiu napätia.

1.1 Tri charakteristické prevádzkové zóny

Pracovný stav varistora možno rozdeliť do troch rôznych oblastí podľa použitého napätia:

1) Oblasť úniku

Keď je aplikované napätie v normálnom pracovnom rozsahu obvodu, varistor predstavuje extrémne vysoký odpor, pričom cez neho prechádza len malý zvodový prúd. Neovplyvňuje normálnu prevádzku obvodu a zostáva v dlhodobom pohotovostnom stave ochrany.

2) Oblasť nelineárneho upínania

Keď sa v obvode objavia prechodné rázy alebo napäťové špičky, varistor vstúpi do nelineárnej pracovnej oblasti. Prúd sa prudko zvyšuje, zatiaľ čo svorkové napätie je stabilne upnuté v bezpečnom úzkom rozsahu. Toto je hlavná pracovná oblasť varistora na pohlcovanie rázov a potláčanie špičiek a vykonáva hlavnú ochrannú prácu v obvodoch mikromotorov.

3) Oblasť nasýtenia

Ak prepätie naďalej narastá za rozsah ložísk, varistor vstúpi do oblasti nasýtenia a správa sa ako nízkoodporová lineárna zložka, čo má za následok prudký nárast slučkového prúdu. Dlhodobá prevádzka v tejto oblasti spôsobí prehriatie komponentov, vyhorenie a dokonca praskanie keramiky. Preto je prevádzka v oblasti nasýtenia v praktických aplikáciách prísne zakázaná.

1.2 Mechanizmus vedenia materiálu

Bežné varistory z oxidov kovov sú sintrované polykryštalické polovodičové keramiky, vyrobené hlavne z oxidu zinočnatého (ZnO) s malým množstvom pomocných oxidových prísad, ako je oxid bizmutu a oxid kobaltu.

Každé zrnko oxidu zinočnatého je obalené vysokoodolnou hraničnou vrstvou zrna. Pri menovitom pracovnom napätí hranica zrna blokuje vedenie prúdu, aby sa zabezpečila normálna prevádzka obvodu. Keď napätie prekročí prahovú hodnotu, na hranici zŕn nastanú Zenerove prierazy a tunelové efekty, odpor komponentu náhle klesne a vytvorí sa vysokorýchlostný výbojový kanál, ktorý okamžite uvoľní rázovú energiu.

Hlavné funkcie varistorov v mikromotoroch

Väčšina bežných mikromotorov sú brúsené jednosmerné motory. Počas prevádzky uhlíkové kefky a komutátory plynule prepínajú smer prúdu vinutia kotvy. Keďže vinutie kotvy má indukčné vlastnosti, bude pri napájaní uchovávať magnetickú energiu. Okamžité spínanie prúdu počas komutácie uvoľňuje masívnu magnetickú energiu, ktorá vytvára vysokonapäťové prechodové špičky, konkrétne spätnú elektromotorickú silu (Back EMF).

Bez účinnej ochrany spôsobia komutačné špičky tri hlavné problémy:

1) Zrýchlené opotrebovanie motora

Vysokonapäťové hroty vytvárajú komutačné iskry, ktoré spôsobujú vysokoteplotnú eróziu na segmentoch komutátora a uhlíkových kefách, čím sa zhoršuje mechanické opotrebovanie a výrazne sa skracuje celková životnosť mikromotorov.

2) Silné elektromagnetické rušenie

Komutačné iskry vyžarujú nepretržitý elektromagnetický šum, ktorý narúša normálnu prevádzku okolitých presných zariadení, ako sú senzory, moduly Bluetooth a riadiace čipy, čo vedie k zlyhaniu produktu v súlade s EMC.

3) Poškodenie komponentov obvodu

Nepotlačené prepäťové špičky sa prenesú do riadiacej dosky plošných spojov, čím sa ľahko rozložia integrované obvody pohonu, kondenzátory a ďalšie presné komponenty, čím sa zvýši miera zlyhania produktu a popredajné náklady.

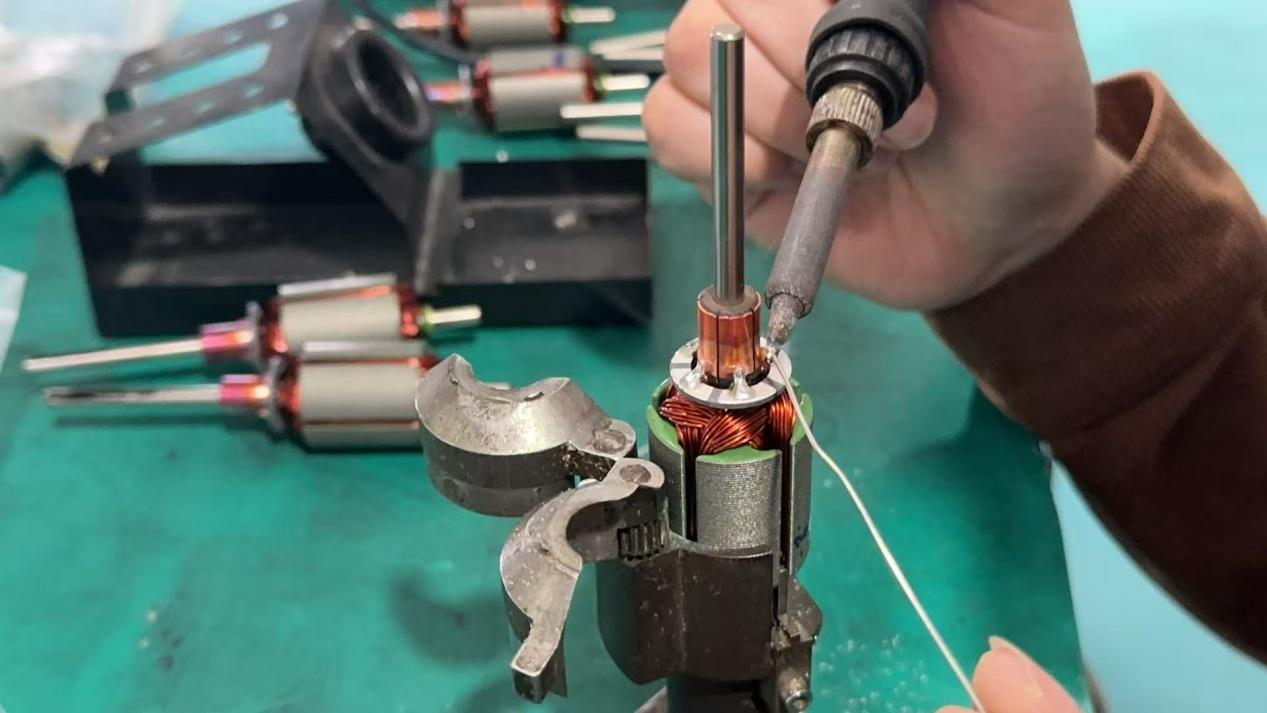

Paralelným pripojením varistora na svorky mikromotora komponent okamžite vstúpi do nelineárnej upínacej oblasti, keď dôjde ku špičkám komutačného napätia. Poskytuje nízkoimpedančnú dráhu rázového výboja na zachytenie prepätia v bezpečnom rozsahu, pričom realizuje tri účinky ochrany jadra:

  1. Účinne potláčajú komutačné iskry a znižujú opotrebovanie komutátorov a uhlíkových kefiek;
  2. Výrazne znížte rušenie elektromagnetického žiarenia, aby ste splnili priemyselné certifikačné normy EMI;
  3. Absorbujte prechodnú rázovú energiu na ochranu presných komponentov backendového obvodu.

Profesionálny sprievodca výberom varistorov pre mikromotory

Výber varistorov vyhradených pre mikromotor sa zameriava na dva základné parametre: napätie varistora (V₁mA) a kapacitu rázového prúdu.

Kľúčový parameter 1: Napätie varistora (V₁mA)

Napätie varistora (V₁mA), tiež známe ako prahové prierazné napätie, sa vzťahuje na napätie na komponente, keď cez varistor prechádza jednosmerný prúd 1 mA. Je to najdôležitejší parameter ovplyvňujúci presnosť ochrany a životnosť.

Vzorec na výber jednosmerného mikromotora

V₁mA = (1,8 ~ 2,2) × menovité jednosmerné napájacie napätie motora (Vp)

Dve základné obmedzenia výberu

  1. Napätie varistora musí byť vyššie ako maximálne trvalé pracovné napätie systému, aby sa predišlo nesprávnemu spusteniu a abnormálnemu zahrievaniu;
  2. Napätie varistora musí byť nižšie ako maximálne výdržné napätie chránených komponentov, aby sa zabezpečilo účinné upnutie pred poškodením obvodu.

Príklad praktického použitia

Pre 12V DC mikromotor:

Minimálna hodnota výberu: 12V × 1,8 = 21,6V

Maximálna hodnota výberu: 12V × 2,2 = 26,4V

Odporúčané mainstreamové špecifikácie: 24V / 26V varistory.

Kľúčový parameter 2: Kapacita nárazového prúdu

Kapacita rázového prúdu sa vzťahuje na maximálny špičkový pulzný prúd, ktorý varistor dokáže vydržať za štandardných testovacích podmienok (teplota okolia 25 °C, špecifikovaný tvar vlny rázu a časy nárazu), pričom zmena napätia varistora je riadená v rozmedzí ±10 %.

Princípy výberu

  1. Vyššia hodnota nárazového prúdu poskytuje silnejšiu odolnosť proti rušeniu a stabilnejší ochranný výkon;
  2. Skutočný rázový prúd generovaný motorom musí byť nižší ako menovitý maximálny rázový prúd komponentu, aby sa zabezpečila dlhodobá spoľahlivá prevádzka;
  3. Pre scenáre, kde rázový prúd nemožno presne vypočítať, vyberte špecifikácie na základe výkonu motora, frekvencie štart-stop a skutočných podmienok zaťaženia.

Záver

Ako lacný, spoľahlivý a vysoko účinný komponent napäťovej ochrany hrajú varistory nenahraditeľnú úlohu v brúsených mikromotorových systémoch. Absorbovaním spätného EMF generovaného počas komutácie motora účinne potláčajú opotrebovanie iskier, znižujú elektromagnetické rušenie, chránia presné obvodové komponenty a výrazne zlepšujú celkovú stabilitu a životnosť mikromotorových zariadení.

Rozumný výber parametrov je kľúčom k plneniu výkonu varistorovej ochrany. Ak máte požiadavky na jednosmerný motor, kontaktujte nás a požiadajte o podporu prispôsobeného riešenia.
