Bezuhlíkový jednosmerný (BLDC) motor – štruktúra a fungovanie

Bezkefkové jednosmerné (BLDC) motory sa stávajú čoraz obľúbenejšími vďaka svojej účinnosti, spoľahlivosti a dlhej životnosti. Na rozdiel od tradičných brúsených motorov používajú elektronický riadiaci systém na prepínanie prúdu medzi vinutiami, čím eliminujú potrebu kefiek a mechanického komutátora. Tento dizajn zlepšuje účinnosť, znižuje opotrebovanie a umožňuje presnejšie ovládanie. V dôsledku toho sú motory BLDC široko používané v aplikáciách od priemyselných zariadení až po spotrebnú elektroniku.

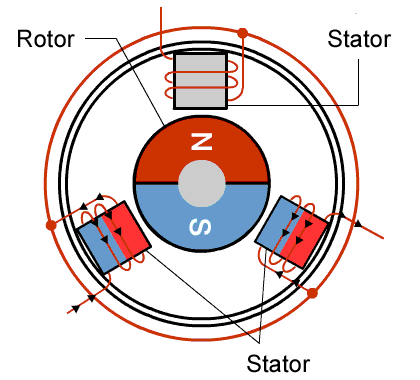

Základná štruktúra BLDC motorov

Stator:

Stator je stacionárna časť bezkomutátorového jednosmerného motora a je zodpovedný za vytváranie magnetického poľa, ktoré poháňa rotor. Pozostáva z viacerých medených vinutí namontovaných okolo laminovaného oceľového jadra. Tieto vinutia sú pripojené k elektronickému regulátoru rýchlosti (ESC), ktorý dodáva prúd do každej fázy v špecifickom poradí.

Keď ovládač prepína prúd medzi vinutiami, magnetické pole vo vnútri motora neustále mení polohu a vytvára to, čo je známe ako rotujúce magnetické pole. Permanentné magnety na rotore prirodzene sledujú toto pohybujúce sa pole, vytvárajú krútiaci moment a spôsobujú otáčanie motora.

Konštrukcia statora má priamy vplyv na výkon motora. Faktory, ako je konfigurácia vinutia, konštrukcia štrbiny a počet pólov, môžu ovplyvniť účinnosť, krútiaci moment, prevádzkovú teplotu a hladinu hluku. Z tohto dôvodu je stator často považovaný za jeden z najdôležitejších komponentov motora BLDC.

Rotor:

Rotor bezkomutátorového jednosmerného motora je tvorený permanentnými magnetmi, ktoré vytvárajú magnetické pole. Počas prevádzky toto magnetické pole interaguje s rotujúcim magnetickým poľom generovaným statorom a vytvára krútiaci moment, ktorý poháňa motor.

Na rozdiel od statora nevyžaduje rotor vinutie ani priame elektrické pripojenie. Táto jednoduchšia konštrukcia eliminuje potrebu kief a komutátorov, čím sa znižuje mechanické opotrebenie a zvyšuje sa spoľahlivosť.

Rotor je navrhnutý so špecifickým počtom magnetických pólov, typicky v rozsahu od 2 do 8 v závislosti od aplikácie. Počet pólov hrá dôležitú úlohu v motorickom výkone. Motory s viacerými pólmi vo všeobecnosti poskytujú vyšší krútiaci moment a plynulejšiu prevádzku pri nižších rýchlostiach, zatiaľ čo motory s menším počtom pólov sú vhodnejšie pre vysokorýchlostné aplikácie. Výber správneho počtu pólov je preto kľúčovou súčasťou konštrukcie motora, pretože priamo ovplyvňuje rovnováhu medzi krútiacim momentom, rýchlosťou a celkovou účinnosťou.

permanentné magnety:

Permanentné magnety vytvárajú magnetické pole, ktoré interaguje so statorom a vytvára rotáciu. Väčšina motorov BLDC používa magnety s neodymovým železom bórom (NdFeB), pretože poskytujú silné magnetické pole, pričom zostávajú kompaktné a ľahké. V aplikáciách, ktoré zahŕňajú vysoké teploty alebo drsné prevádzkové prostredie, je možné použiť samáriové kobaltové (SmCo) magnety kvôli ich vynikajúcej tepelnej stabilite a odolnosti proti korózii. Magnety sú bezpečne pripevnené k rotoru, aby sa zabezpečila stabilná prevádzka pri vysokých rýchlostiach.

Konštrukcia magnetu hrá hlavnú úlohu pri určovaní výkonu motora. Faktory, ako je počet pólov, umiestnenie magnetu a magnetická sila, všetky ovplyvňujú výstup krútiaceho momentu, rýchlosť a celkovú účinnosť. Optimalizáciou týchto parametrov môžu dizajnéri motorov prispôsobiť BLDC motor tak, aby spĺňal špecifické požiadavky rôznych aplikácií, či už je prioritou vysoký krútiaci moment, vysoká rýchlosť alebo maximálna energetická účinnosť.

Typy BLDC motorov

Motory BLDC s vnútorným rotorom

V bezkefovom jednosmernom motore s vnútorným rotorom je rotor s permanentným magnetom umiestnený v strede motora a otáča sa vo vnútri stacionárneho vinutia statora. Toto je najpoužívanejšia konfigurácia v priemyselných a komerčných aplikáciách. Pretože rotor zaberá iba jadro prierezu motora, jeho priemer a hmotnosť sú relatívne malé, čo má za následok nízku rotačnú zotrvačnosť. Nízka zotrvačnosť znamená, že motor môže rýchlo zrýchľovať a spomaľovať, čo je nevyhnutné v servopohonoch, robotických kĺboch ​​a systémoch presného polohovania, kde je dynamická odozva kritickou konštrukčnou požiadavkou.

Kompaktný rotor tiež umožňuje motorom s vnútorným rotorom dosahovať vysoké otáčky. V kombinácii s valcovým krytom, ktorý sa prirodzene integruje do štandardných zostáv strojov, je konštrukcia vnútorného rotora vhodná pre elektrické náradie, čerpadlá, kompresory, chladiace ventilátory a priemyselné pohony, kde je potrebný vysokorýchlostný kompaktný motor s rýchlou dynamickou odozvou. Teplo generované vo vinutí statora môže byť vedené priamo cez kryt motora do okolitej konštrukcie, čo zjednodušuje tepelné riadenie v nepretržitej prevádzke.

Motory BLDC s vonkajším rotorom

V bezkefovom jednosmernom motore s vonkajším rotorom tvorí rotor valcový plášť alebo misku, ktorá obklopuje stator a otáča sa okolo neho. Permanentné magnety sú namontované na vnútornom povrchu tohto vonkajšieho plášťa rotora smerom dovnútra k vinutiu statora v strede motora. Toto obrátené usporiadanie umiestňuje magnetickú vzduchovú medzeru do väčšieho polomeru, čo zvyšuje efektívne rameno krútiaceho momentu a umožňuje umiestniť viac magnetických pólov okolo obvodu rotora.

Výsledkom je motor, ktorý generuje podstatne vyšší krútiaci moment pri nižších otáčkach v porovnaní s konštrukciou vnútorného rotora rovnakej veľkosti a výkonu. Motory s vonkajším rotorom sú preto preferovanou voľbou pre aplikácie s priamym pohonom, kde je nežiadúce prevody na zníženie rýchlosti – najmä pohon bezpilotných lietadiel a UAV, stropné a axiálne ventilátory s priamym pohonom, elektrické nábojové motory bicyklov a pohony otočných tanierov alebo tanierov v presných prístrojoch. Kompromisom je väčší vonkajší priemer a vyššia rotačná zotrvačnosť, čo obmedzuje dynamickú odozvu v porovnaní s dizajnom vnútorného rotora. Tepelný manažment si tiež vyžaduje dôkladnejšie zváženie, pretože otočný vonkajší plášť obmedzuje prúdenie vzduchu okolo statora.

Ako sa otáča BLDC motor?

Činnosť bezkomutátorového jednosmerného motora je založená na interakcii medzi magnetickým poľom generovaným statorom a permanentnými magnetmi namontovanými na rotore.

Keď je prúd privádzaný do vinutia statora, vytvára magnetické pole, ktoré priťahuje a odpudzuje magnety rotora. Táto magnetická sila generuje krútiaci moment a spôsobuje pohyb rotora. Ak by však rovnaké vinutie zostalo nepretržite napájané, rotor by sa jednoducho vyrovnal s magnetickým poľom a prestal by sa otáčať.

Aby sa motor udržal v chode, magnetické pole vo vnútri statora musí neustále meniť polohu. Dosahuje sa to procesom známym ako elektronická komutácia. Namiesto použitia kefiek a mechanického komutátora ako tradičného jednosmerného motora sa BLDC motor spolieha na elektronický ovládač na prepínanie prúdu medzi rôznymi statorovými vinutiami v presne načasovaných intervaloch.

Regulátor určuje polohu rotora pomocou snímačov Hallovho efektu alebo bezsenzorovej spätnej EMF detekcie. Na základe týchto informácií nabudí príslušnú sekvenciu vinutia, čím vytvorí rotujúce magnetické pole, ktoré nepretržite ťahá rotor dopredu.

Regulátor sa skladá hlavne z troch základných častí: zariadenia so spätnou väzbou polohy (ako sú Hallove senzory alebo detekčné obvody spätného EMF), mikrokontrolér alebo digitálny signálový procesor, ktorý prevádzkuje inteligentné riadiace algoritmy, a výkonové elektronické komponenty, ako sú tranzistory a MOSFET na prepínanie prúdových ciest. Tieto moduly spolupracujú pri realizácii elektronickej komutácie a riadení napájania každej fázy motora. Riadiaca jednotka najprv identifikuje polohu rotora prostredníctvom zariadení na spätnú väzbu polohy. Na základe týchto údajov o polohe napája vinutia v správnom poradí, aby vytvorilo rotujúce magnetické pole, ktoré nepretržite ťahá rotor dopredu, pričom udržiava stabilné rotujúce magnetické pole pre hladkú prevádzku, efektívny výstup krútiaceho momentu a presné riadenie rýchlosti.

Výhody BLDC motorov

Vysoká účinnosť

BLDC motory sú vysoko účinné, pretože eliminujú trenie kief a straty komutátora. V kombinácii s vysokovýkonnými permanentnými magnetmi premieňajú viac elektrickej energie na užitočný mechanický výstup a zároveň generujú menej tepla.

Dlhá životnosť

Bez kief alebo komutátorov je vo vnútri motora BLDC menej opotrebiteľných komponentov. To výrazne znižuje nároky na údržbu a pomáha predĺžiť životnosť.

Vysoká hustota výkonu

BLDC motory dokážu dodať vysoký krútiaci moment a výkon z kompaktného balenia. Ich ľahká konštrukcia rotora tiež zlepšuje dynamickú odozvu a výkon pri zrýchlení.

Nízky elektrický šum

Keďže tu nie je žiadny kontakt kefy s komutátorom, motory BLDC produkujú oveľa menej elektrického šumu a elektromagnetického rušenia (EMI) než tradičné kartáčované motory.

Presné ovládanie

Keď sú motory BLDC spárované s elektronickým ovládačom, poskytujú presné riadenie otáčok a krútiaceho momentu v širokom prevádzkovom rozsahu, vďaka čomu sú ideálne pre automatizáciu a presné aplikácie.

Ideálne aplikácie pre BLDC motory

BLDC motory sú široko používané v odvetviach, kde je nevyhnutná účinnosť, spoľahlivosť a presné ovládanie. Typické aplikácie zahŕňajú priemyselné automatizačné systémy, robotiku, CNC zariadenia, elektrické náradie, lekárske prístroje a elektrické vozidlá. Vďaka svojej schopnosti poskytovať vysoký krútiaci moment, rýchlu odozvu a dlhú životnosť sú vhodné do náročných prevádzkových prostredí.

Hongyang Motor poskytuje prispôsobené riešenia motorov pre širokú škálu priemyselných a komerčných aplikácií. Náš inžiniersky tím úzko spolupracuje so zákazníkmi, aby im pomohol vybrať najvhodnejšiu technológiu motora na základe požiadaviek na výkon, prevádzkových podmienok a nákladových cieľov. Okrem toho aktívne vyvíjame rad riešení bezkomutátorových jednosmerných motorov, aby sme uspokojili rastúci dopyt po vyššej účinnosti, dlhšej životnosti a pokročilom výkone riadenia pohybu v rôznych odvetviach..
