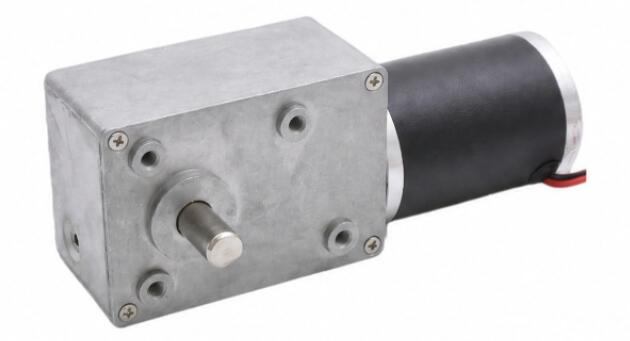

Motor so závitovkovým prevodom 5883WG45S

1. Samoblokovanie pri vypnutí s voliteľnou brzdou: vlastná mechanická samosvornosť šnekového prevodu zablokuje záťaž na mieste v momente zastavenia motora, čím bráni spätnému otáčaniu; voliteľná brzda (dostupná podľa výkresu) pridáva druhú vrstvu bezpečnosti, vďaka čomu je zdvíhanie, hradlovanie a doprava spoľahlivejšie.
2. Mimoriadne vysoký krútiaci moment pre náročné použitie: zaťažovací krútiaci moment až 15,0 Nm (približne 153 kgfcm), s redukčnými pomermi od 15,9:1 do 745:1 v 3 až 4 prevodových stupňoch, ľahko ovládateľné aplikácie s vysokým zaťažením.
3. Vysokopevnostné materiály pre dlhú životnosť: závitovkový prevod z legovanej ocele 40Cr, modul 1,25M, puzdro zo zinkovej zliatiny a guľôčkové ložiská, s maximálnym tlakom na hriadeli ≤20 kgf a vôľou ≤2°, ktoré ponúkajú vysokú nosnosť, odolnosť proti opotrebovaniu a dlhú životnosť.
4. Široké napätie s voliteľným kódovačom: dimenzované na 24 V s prevádzkovým rozsahom 6 až 36 V, vhodné pre rôzne napájacie systémy; pre presnú spätnú väzbu rýchlosti a polohy je k dispozícii 5V 13PPR dvojkanálový enkodér.
5. Kompaktné telo pre jednoduchú integráciu: veľkosť približne 58 × 82 mm s výstupným hriadeľom Ø10 a 4 montážnymi otvormi M5, kompaktné a ľahko sa inštaluje, vhodné pre automatizačné zariadenia a prevodovky s vysokým zaťažením.

KONTAKTUJTE NÁS Motor so závitovkovým prevodom 5883WG45S
  • Motor so závitovkovým prevodom 5883WG45S
  • Motor so závitovkovým prevodom 5883WG45S

Špecifikácie

5883WG45S Materiál na bývanie Zliatina zinku Kódovač je voliteľný

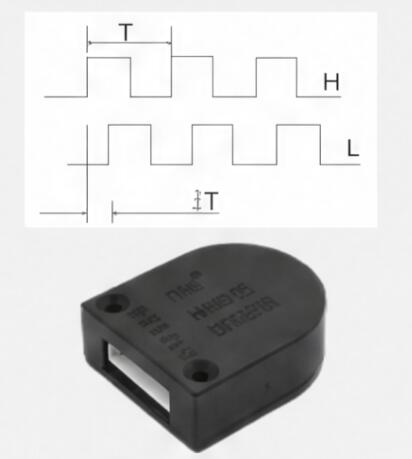

Model TJW83FN 5883WG45S-1

A-B 2 kanály
Kódovač tvaru D-5V 13PPR
Ložisko Guličkové ložisko
Modul prevodovky 1,25 mil
Komutátor Kartáčovaný
Materiál prevodovky Oceľ 40Cr
Maximálna tlaková sila na hriadeľ ≤ 20 kgf
Zadná mihalnica ≤2°
K dispozícii brzda áno
Konštrukcia ozubených kolies Šnekový prevod

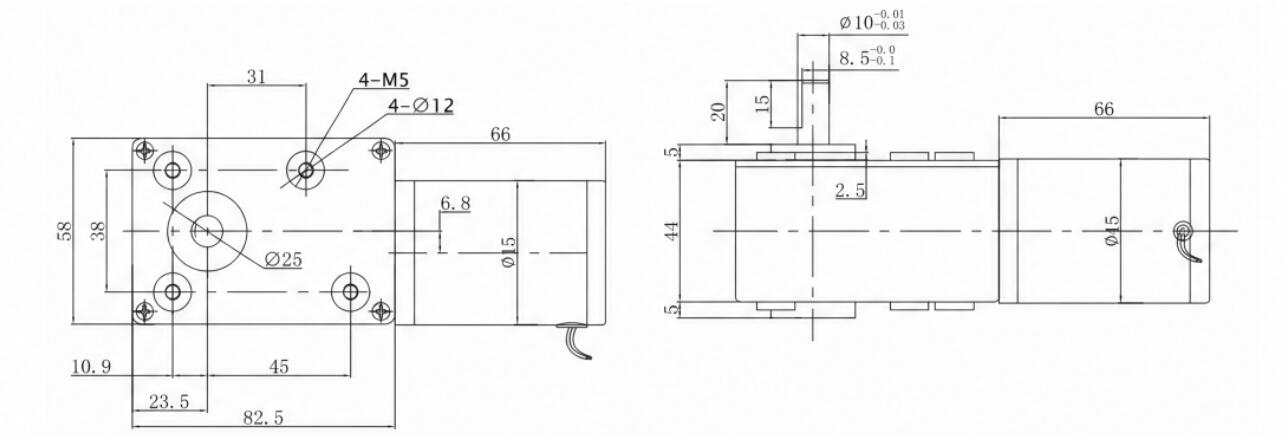

Rozmery (mm)
5883WG45S-2
Technické údaje

RÝCHLOSŤ MOTORA DC Pomer Prevodové stupne Veľkosť prevodovky Číslo modelu Napätie Žiadne zaťaženie Pri zaťažení
Prevádzkový rozsah Menovité napätie Aktuálne Rýchlosť Aktuálne Krútiaci moment Rýchlosť
RPM L W Min-Max V V mA RPM mA N.m RPM
6000 15.9 3 83 58 TJW83FN15.9i-24V-377.4R 6-36 24 400 377.4 1500 0.54 301.9
6000 82.5 3 83 58 TJW83FN82.5i-24V-72.7R 6-36 24 400 72.7 1500 2.8 58.2
6000 111.7 3 83 58 TJW83FN111.7i-24V-53.7R 6-36 24 400 53.7 1500 3.79 43
6000 165 3 83 58 TJW83FN165i-24V-36.4R 6-36 24 400 36.4 1500 5.6 29.1
6000 223.4 3 83 58 TJW83FN223.4i-24V-26.9R 6-36 24 400 26.9 1500 7.58 21.5
6000 275 4 83 58 TJW83FN275i-24V-21,8R 6-36 24 400 21.8 1500 8.4 17.5
6000 372 4 83 58 TJW83FN372i-24V-16.1R 6-36 24 400 16.1 1500 11.36 12.9
6000 550 4 83 58 TJW83FN550i-24V-10,9R 6-36 24 400 10.9 1500 15 8.7
6000 745 4 83 58 TJW83FN745i-24V-8.1R 6-36 24 400 8.1 1500 15 6.4

Prevod jednotky krútiaceho momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Ak potrebujete iné parametre, kontaktujte zákaznícky servis.
