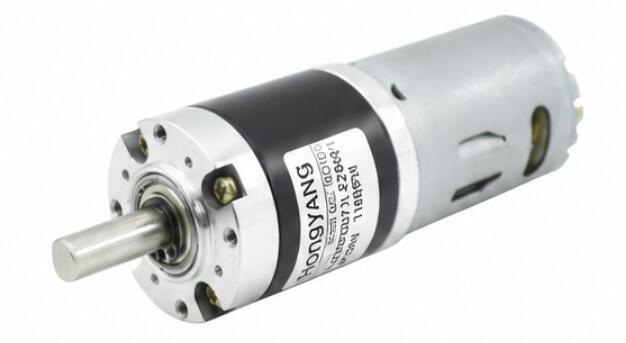

Motor s planétovou prevodovkou 38jx545

1. Robustná konštrukcia planétového prevodu vytvára konzistentne vysoký krútiaci moment, aby zvládla nepretržité pracovné podmienky s vysokým zaťažením.
2. Prijmite 0,5M oceľový ozubený materiál 40Cr na posilnenie povrchovej tvrdosti a prineste vynikajúcu odolnosť proti opotrebovaniu pre prevádzku s dlhým cyklom.
3. Podporujte voliteľný 5V 12PPR dvojkanálový kódovač na realizáciu presného monitorovania rýchlosti a presného riadenia polohy v uzavretej slučke.
4. Puzdro zo zinkovej zliatiny spárované s prémiovým guľôčkovým ložiskom výrazne znižuje vôľu prevodovky a zachováva tichý a hladký chod.
5. Široká škála konfigurovateľných prevodových pomerov spĺňa požiadavky na rôzne otáčky a krútiaci moment pre projekty automatizačnej robotiky a inteligentných zariadení.

KONTAKTUJTE NÁS Motor s planétovou prevodovkou 38jx545
  • Motor s planétovou prevodovkou 38jx545
  • Motor s planétovou prevodovkou 38jx545

Špecifikácie

38jx545 Materiál na bývanie Zliatina zinku Kódovač je voliteľný

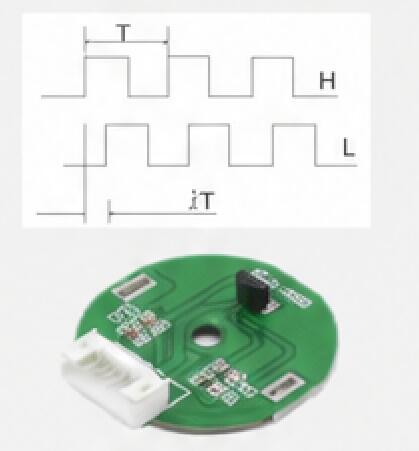

Model TJX38RGb 38jx545-2

A-B 2 kanály
555Kodér-5V 12PPR
Ložisko Guličkové ložisko
Modul prevodovky 0,5 mil
Komutátor Kartáčovaný
Materiál prevodovky Oceľ 40Cr
Maximálna tlaková sila na hriadeľ ≤ 15 kgf
Zadná mihalnica ≤2°
K dispozícii brzda Nie
Konštrukcia ozubených kolies Planetárny prevod

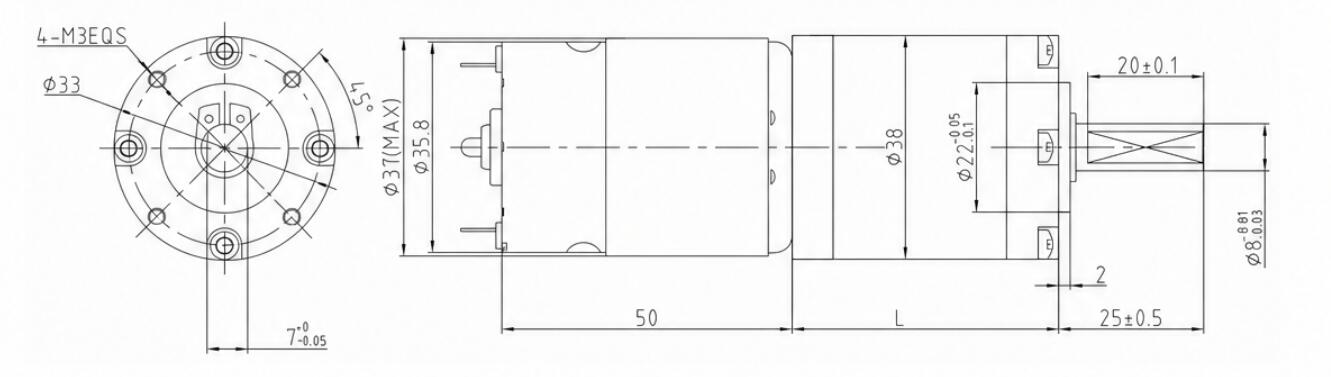

Rozmery (mm)
38jx545-1
Technické údaje

RÝCHLOSŤ MOTORA DC Pomer Prevodové stupne Veľkosť prevodovky Číslo modelu Napätie Žiadne zaťaženie Pri zaťažení
Prevádzkový rozsah Menovité napätie Aktuálne Rýchlosť Aktuálne Krútiaci moment Rýchlosť
RPM Dia L Min-Max V V mA RPM mA N.m RPM
8300 3.7 1 38 28.2 TJX38RGb3.7i-24V-2243.2R 6,0-36,0 24 200 2243.2 850 0.06 1794.6
8300 5.2 1 38 28.2 TJX38RGb5.2i-24V-1596.2R 6,0-36,0 24 200 1596.2 850 0.09 1276.9
8300 13.7 2 38 37 TJX38RGb13.7i-24V-605.8R 6,0-36,0 24 200 605.8 850 0.21 484.7
8300 19.2 2 38 37 TJX38RGb19.2i-24V-432.3R 6,0-36,0 24 200 432.3 850 0.3 345.8
8300 26.9 2 38 37 TJX38RGb26.9i-24V-308.6R 6,0-36,0 24 200 308.6 850 0.42 246.8
8300 51 3 38 45.8 TJX38RGb51i-24V-162.7R 6,0-36,0 24 200 162.7 850 0.71 130.2
8300 71 3 38 45.8 TJX38RGb71i-24V-116.9R 6,0-36,0 24 200 116.9 850 0.99 93.5
8300 100 3 38 45.8 TJX38RGb100i-24V-83R 6,0-36,0 24 200 83 850 1.39 66.4
8300 139 3 38 45.8 TJX38RGb139i-24V-59,7R 6,0-36,0 24 200 59.7 850 1.39 47.8
8300 189 4 38 54.7 TJX38RGb189i-24V-43,9R 6,0-36,0 24 200 43.9 850 2.36 35.1
8300 264 4 38 54.7 TJX38RGb264i-24V-31.4R 6,0-36,0 24 200 31.4 850 3.3 25.2
8300 369 4 38 54.7 TJX38RGb369i-24V-22,5R 6,0-36,0 24 200 22.5 850 4.62 18
8300 512 4 38 54.7 TJX38RGb512i-24V-16.2R 6,0-36,0 24 200 16.2 850 6.41 13
8300 721 4 38 54.7 TJX38RGb721i-24V-11,5R 6,0-36,0 24 200 11.5 850 8 9.2
8300 699 5 38 64 TJX38RGb699i-24V-11,9R 6,0-36,0 24 200 11.9 850 8 9.5
8300 977 5 38 64 TJX38RGb977i-24V-8,5R 6,0-36,0 24 200 8.5 850 8 6.8
8300 1367 5 38 64 TJX38RGb1367i-24V-6.1R 6,0-36,0 24 200 6.1 850 8 4.9
8300 1911 5 38 64 TJX38RGb1911i-24V-4.3R 6,0-36,0 24 200 4.3 850 8 3.5
8300 2672 5 38 64 TJX38RGb2672i-24V-3.1R 6,0-36,0 24 200 3.1 850 8 2.5
8300 3736 5 38 64 TJX38RGb3736i-24V-2.2R 6,0-36,0 24 200 2.2 850 8 1.8

Prevod jednotky krútiaceho momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Ak potrebujete iné parametre, kontaktujte zákaznícky servis.
