45JX775 Motor s planétovou prevodovkou

1. Vysoký krútiaci moment pre náročné mechanické zaťaženie
Jednosmerný planétový prevodový motor dodáva výstupný krútiaci moment až 12,0 N·m, čím pomáha zariadeniu zvládnuť zdvíhanie, tlačenie, dopravu, upínanie a iné operácie poháňané záťažou. Je určený pre aplikácie, kde štandardný jednosmerný motor nemôže poskytnúť dostatočnú výstupnú silu pri nízkych otáčkach.

2. Široký výber prevodového pomeru od 3,7:1 do 3736:1
Vyberte si zo širokej škály prevodových pomerov, aby vyhovovali rôznym požiadavkám na rýchlosť a krútiaci moment v rámci jednej platformy motora. Výstupné otáčky sa pohybujú od približne 1756,8 ot./min do 1,7 ot./min., čo podporuje vysokorýchlostný prenos, riadený pohyb a ultranízkorýchlostnú prevádzku bez zmeny základnej konštrukcie motora.

3. Nízka vôľa pre lepšie kontrolovaný pohyb
Prevodovka je špecifikovaná s vôľou ≤2°, čo pomáha znižovať nežiaduce vôle pri zmenách smeru a opakovanom pohybe. Vďaka tomu je motor vhodný pre elektrické pohony, pohony ventilov, zdvíhacie systémy, dopravníky, robotické mechanizmy a zariadenia priemyselnej automatizácie vyžadujúce predvídateľnejší výstupný pohyb.

4. Dizajn planétovej prevodovky pre kompaktný prenos výkonu
Viacstupňová planétová prevodovka prenáša vstup z vysokorýchlostného motora na využiteľný výstupný krútiaci moment pri zachovaní kompaktného mechanického usporiadania. S 1 až 5 dostupnými prevodovými stupňami poskytuje TJX45RT konštruktérom zariadení väčšiu flexibilitu pri vyvážení inštalačného priestoru, výstupnej rýchlosti, krútiaceho momentu a požiadaviek na mechanické zaťaženie.

5. Priemyselná integrácia s voliteľnou spätnou väzbou kódovača
Motor využíva ozubené kolesá z ocele 40Cr, guľôčkové ložisko a skriňu prevodovky zo zliatiny zinku. Disponuje napätím 24 V a podporuje prevádzkový rozsah 6–36 V pre flexibilnú integráciu systému. Voliteľný 5V 13PPR A/B dvojkanálový enkodér podporuje monitorovanie rýchlosti, detekciu rotácie a spätnú väzbu v automatizovaných strojoch.

KONTAKTUJTE NÁS 45JX775 Motor s planétovou prevodovkou
  • 45JX775 Motor s planétovou prevodovkou
  • 45JX775 Motor s planétovou prevodovkou
  • 45JX775 Motor s planétovou prevodovkou
  • 45JX775 Motor s planétovou prevodovkou

Špecifikácie

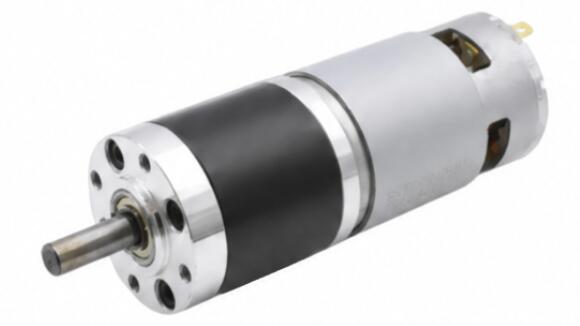

45JX775-5 Materiál na bývanie Zliatina zinku Kódovač je voliteľný

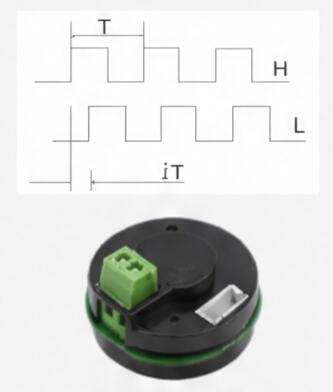

Model TJX45RT 45JX775-6
A-B 2 kanály
775Kodér-5V 13PPR

Ložisko Guličkové ložisko
Modul prevodovky 0,6 mil
Komutátor Kartáčovaný
Materiál prevodovky Oceľ 40Cr
Maximálna tlaková sila na hriadeľ ≤ 20 kgf
Zadná mihalnica ≤2°
K dispozícii je brzda Nie
Konštrukcia ozubených kolies Planetárny prevod

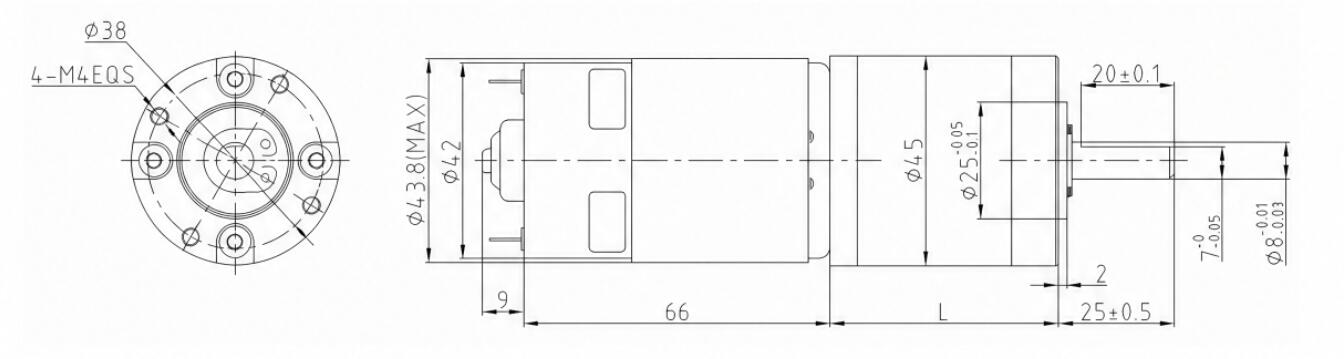

Rozmery (mm)
45JX775-7

Technické údaje

RÝCHLOSŤ MOTORA DC Pomer Prevodové stupne Veľkosť prevodovky Číslo modelu Napätie Žiadne zaťaženie Pri zaťažení
Prevádzkový rozsah Menovité napätie Aktuálne Rýchlosť Aktuálne Krútiaci moment Rýchlosť
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127,5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91,5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46,8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24,6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17,6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12,7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6,7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4,8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3,4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2,4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1,7R 6,0-36,0 24 420 1.7 3000 12 1.4

Prevod jednotky krútiaceho momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Ak potrebujete iné parametre, kontaktujte zákaznícky servis.
