50JX50S Motor s planétovou prevodovkou

1. Planétová prevodovka pre stabilný pohyb s nízkou vôľou
Motor využíva viacstupňovú planétovú prevodovku so špecifikovanou vôľou ≤2°, ktorá pomáha znižovať nežiaduce vôle pri cúvaní a opakovanom pohybe. Vďaka tomu je motor vhodný pre elektrické pohony, zdvíhacie mechanizmy, polohovacie systémy a zariadenia priemyselnej automatizácie vyžadujúce viac kontrolovaný výstupný pohyb.

2. Široký rozsah pomeru od 3,7:1 do 3736:1
Vďaka redukčným pomerom od 3,7:1 do 3736:1 a 1 až 5 prevodovým stupňom môže rovnaká platforma motora pokryť rôzne požiadavky na rýchlosť a krútiaci moment. Výstupná rýchlosť sa pohybuje od približne 1 621,6 ot./min do 1,6 ot./min., podporuje vysokorýchlostný prenos, kontrolovaný pohyb a ultra-nízku rýchlosť.

3. Výstupný krútiaci moment až 20 N.m pre náročnú jazdu
Motor dodáva záťažový krútiaci moment až 20,0 N.m, približne 204 kgf.cm, čím poskytuje silný výkon pre zdvíhacie systémy, elektrické pohony, dopravníky, pohony ventilov, bránové mechanizmy a ďalšie zariadenia vyžadujúce vysoký krútiaci moment pri nízkej rýchlosti.

4. Možnosť brzdy pre aplikácie s riadeným zastavením a pridržaním
Konfigurácia brzdy je k dispozícii pre aplikácie vyžadujúce riadené zastavenie alebo pridržanie. V kombinácii s ozubenými kolesami z ocele 40Cr, guľôčkovým ložiskom a krytom zo zliatiny zinku je prevodovka navrhnutá pre stabilný mechanický prenos sily v priemyselných zariadeniach. Výstupný hriadeľ podporuje maximálnu tlakovú silu ≤ 30 kgf.

5. 24V širokorozsahová integrácia s voliteľnou spätnou väzbou kódovača
Motor je dimenzovaný na 24 V a podporuje prevádzkový rozsah 6–36 V, čo uľahčuje integráciu s rôznymi priemyselnými energetickými systémami. Voliteľný 5V 13PPR A/B dvojkanálový enkodér podporuje monitorovanie rýchlosti, detekciu smeru otáčania a prírastkovú spätnú väzbu pre automatizované stroje a polohovacie aplikácie.

KONTAKTUJTE NÁS 50JX50S Motor s planétovou prevodovkou
  • 50JX50S Motor s planétovou prevodovkou
  • 50JX50S Motor s planétovou prevodovkou

Špecifikácie

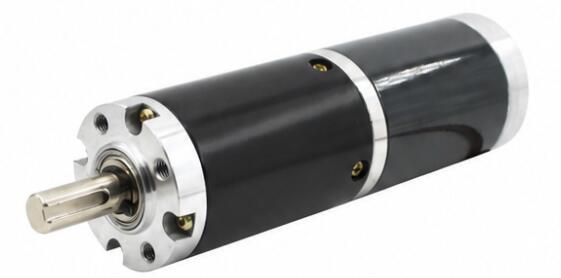

50JX50S-3 Materiál na bývanie Zliatina zinku Kódovač je voliteľný

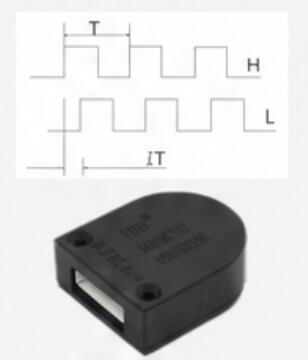

Model TJX50RR 50JX50S-4
A-B 2 kanály
D-Shape Encoder-5V 13PPR
Ložisko Guličkové ložisko
Modul prevodovky 0,8 mil
Komutátor Kartáčovaný
Materiál prevodovky Oceľ 40Cr
Maximálna tlaková sila na hriadeľ ≤ 30 kgf
Zadná mihalnica ≤2°
K dispozícii je brzda áno
Konštrukcia ozubených kolies Planetárny prevod

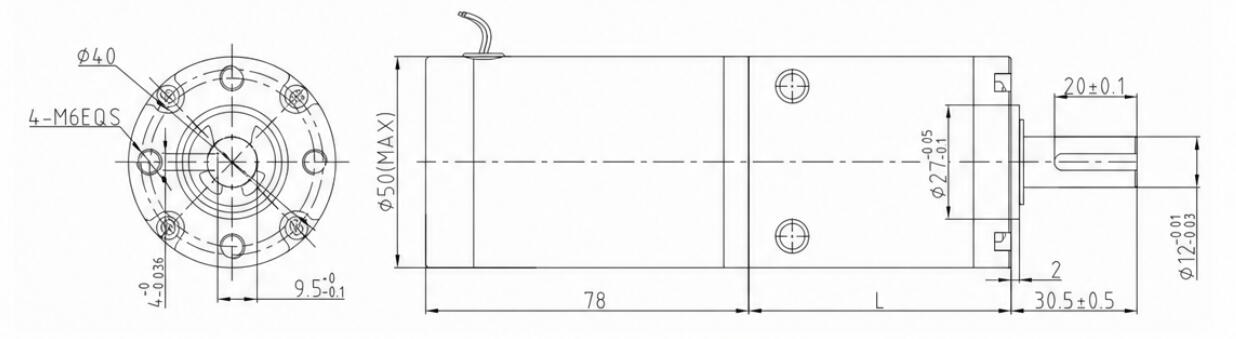

Rozmery (mm)
50JX50S-5

Technické údaje

RÝCHLOSŤ MOTORA DC Pomer Prevodové stupne Veľkosť prevodovky Číslo modelu Napätie Žiadne zaťaženie Pri zaťažení
Prevádzkový rozsah Menovité napätie Aktuálne Rýchlosť Aktuálne Krútiaci moment Rýchlosť
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117,6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84,5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43,2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31,7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22,7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11,7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8,6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4,4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2,2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1,6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Prevod jednotky krútiaceho momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Ak potrebujete iné parametre, kontaktujte zákaznícky servis.
