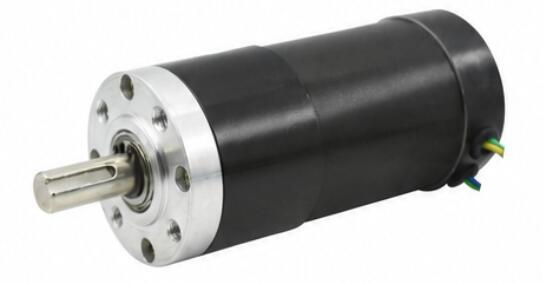

57JX5795BL Bezuhlíkový planétový prevodový motor

1. Bezuhlíkový prevodový motor pre predĺženú nepretržitú prevádzku
Motor kombinuje bezkomutátorový jednosmerný motor s planétovou prevodovkou, aby poskytoval stabilný výkon pre dlhé prevádzkové cykly. Jeho dizajn bezkefovej komutácie zabraňuje mechanickému kontaktu s kefou, vďaka čomu je vhodný pre zariadenia, ktoré vyžadujú konzistentné otáčanie, znížené opotrebovanie súvisiace s kefou a spoľahlivý dlhodobý výkon pohonu.

2. 20 N.m vysoký krútiaci moment z kompaktnej planétovej prevodovky
S výstupným krútiacim momentom až 20,0 N.m motor premieňa vstup vysokorýchlostného motora na silnú využiteľnú výstupnú silu. Je vhodný pre zdvíhacie mechanizmy, elektrické pohony, dopravníky, pohony ventilov, bránové systémy a iné automatizačné zariadenia, ktoré vyžadujú vysoký krútiaci moment pri kontrolovanej rýchlosti.

3. Flexibilný výber výstupu od 3,7:1 do 3736:1
Prevodovka ponúka redukčné pomery od 3,7:1 do 3736:1 s 1 až 5 prevodovými stupňami. Výstupná rýchlosť sa pohybuje od približne 1621,6 otáčok za minútu do 1,6 otáčok za minútu, čo umožňuje jednej sérii motorov pokryť rýchly prenos, kontrolovaný pohyb a extrémne nízke otáčky pri vysokom zaťažení.

4. Hallova spätná väzba a externý ovládač pre citlivé ovládanie BLDC
Motor používa trojfázové BLDC vedenie s pripojením fáz MA, MB a MC, Hallovými signálmi a vstupom 24 V VCC a vyžaduje externý ovládač motora. Táto konfigurácia podporuje elektronickú komutáciu, reguláciu rýchlosti, riadenie smeru otáčania a koordináciu pohybu na úrovni systému v automatizovaných strojoch.

5. Prevodovka s nízkou vôľou a dostupnosťou bŕzd
Špecifikovaná vôľa prevodovky je ≤2°, čo pomáha znižovať nežiaduce pohyby pri cúvaní a opakovanom polohovaní. Pre aplikácie vyžadujúce riadené zastavenie alebo pridržanie je k dispozícii konfigurácia brzdy. Prevodovka tiež používa ozubené kolesá z ocele 40Cr, podperu guľôčkových ložísk a puzdro zo zinkovej zliatiny s prítlačnou silou hriadeľa do ≤30kgf.

KONTAKTUJTE NÁS 57JX5795BL Bezuhlíkový planétový prevodový motor
  • 57JX5795BL Bezuhlíkový planétový prevodový motor
  • 57JX5795BL Bezuhlíkový planétový prevodový motor
  • 57JX5795BL Bezuhlíkový planétový prevodový motor

Špecifikácie

57JX5795BL-3 Materiál na bývanie Zliatina zinku BLDC drôtové pripojenia
Model TJX57R5795BL Žltá MA
Ložisko Guličkové ložisko Zelená MB
Modul prevodovky 0,8 mil Modrá MC
Komutátor Bezkefkový Čierna GND
Materiál prevodovky Oceľ 40Cr Žltá HA
Maximálna tlaková sila na hriadeľ ≤ 30 kgf Zelená HB
Zadná mihalnica ≤2° Modrá HC
K dispozícii brzda áno Červená VCC
Konštrukcia ozubených kolies Planétový prevod Vyžadovať ovládač motora

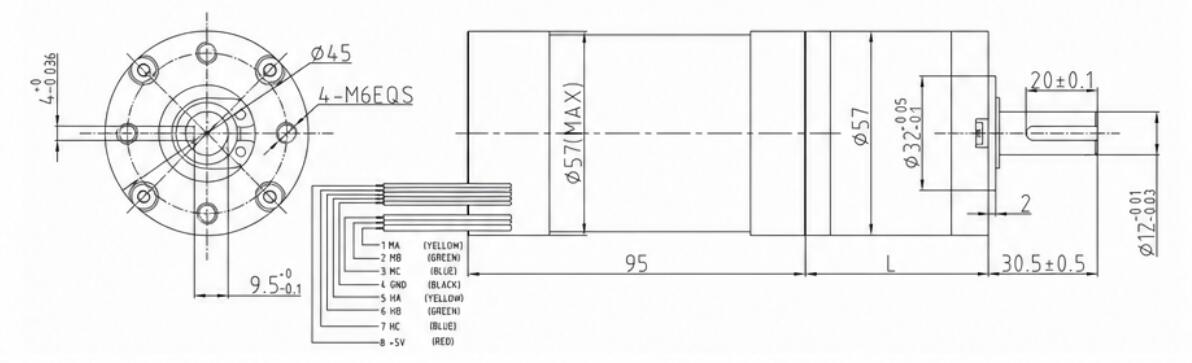

Rozmery (mm)
57JX5795BL-4

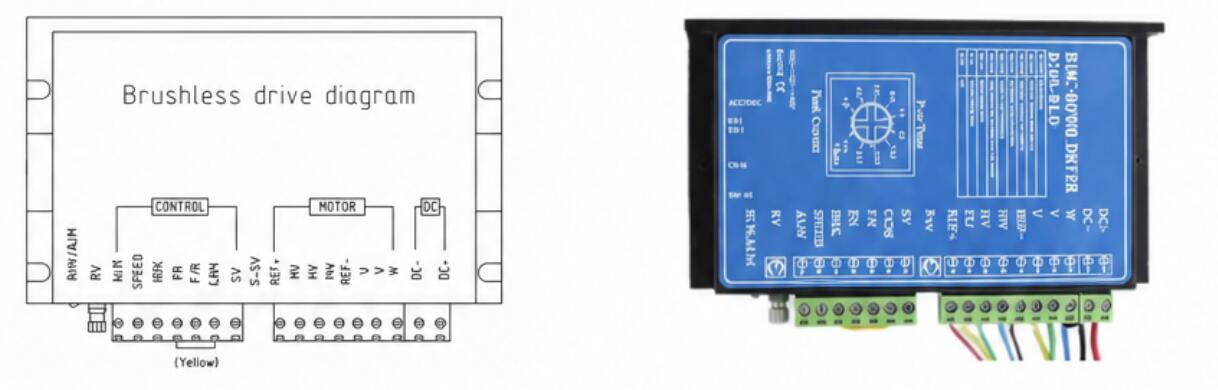

Vodič motora
57JX5795BL-5


Technické údaje

RÝCHLOSŤ MOTORA DC Pomer Prevodové stupne Veľkosť prevodovky Číslo modelu Napätie Žiadne zaťaženie Pri zaťažení
Prevádzkový rozsah Menovité napätie Aktuálne Rýchlosť Aktuálne Krútiaci moment Rýchlosť
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84,5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31,7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11,7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1,6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Prevod jednotky krútiaceho momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Ak potrebujete iné parametre, kontaktujte zákaznícky servis.
