Yuyao Hongyang Micromotor Co., Ltd. Domov / Produkty / Prevodový motor / 22JX180 Kartáčovaný motor s planétovou prevodovkou

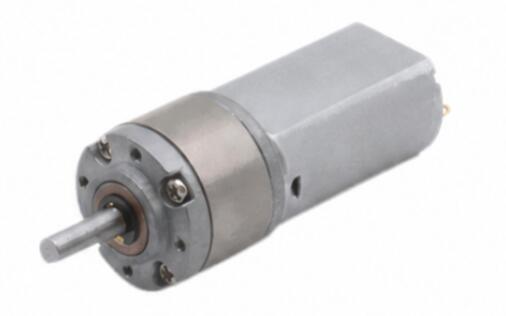

22JX180 Kartáčovaný motor s planétovou prevodovkou

1. Kompaktný výkon pre dizajn s obmedzeným priestorom
Potrebujete viac energie bez zväčšenia zariadenia? Tento mini planétový prevodový motor poskytuje efektívny prevodový výkon v kompaktnej 22 mm prevodovke, vďaka čomu je ideálny pre roboty, inteligentné zariadenia, zámky a malé automatizačné systémy.

2. Jednoduché prispôsobenie rýchlosti a krútiaceho momentu
Jedna platforma motora, viacero riešení pohonu. Vyberte si zo širokej škály prevodových pomerov tak, aby vyhovovali vašim požadovaným otáčkam a krútiacemu momentu bez prepracovania celého mechanického systému.

3. Vyrobené pre kontrolovaný a presný pohyb
Štruktúra planétového prevodu a dizajn s nízkou vôľou pomáhajú zabezpečiť plynulejší a predvídateľnejší pohyb pre robotické kĺby, podávače, ovládače, nástroje a ďalšie aplikácie riadenia pohybu.

4. Pripravené pre systémy riadené spätnou väzbou

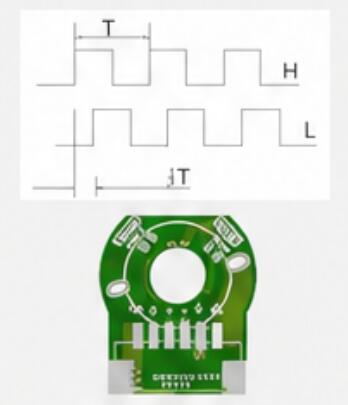

Pre aplikácie, ktoré vyžadujú spätnú väzbu o rýchlosti alebo polohe, môže voliteľný dvojkanálový enkodér A/B pomôcť zlepšiť riadenie motora a integráciu systému.

5. Zákazkové riešenia motorov od prototypu po výrobu
Dostupné pre projekty OEM a ODM s flexibilnými prevodovými pomermi, konfiguráciami hriadeľov a možnosťami kódovania. Vhodné na testovanie prototypov, vývoj v malých sériách a sériovú výrobu.

KONTAKTUJTE NÁS 22JX180 Kartáčovaný motor s planétovou prevodovkou
  • 22JX180 Kartáčovaný motor s planétovou prevodovkou
  • 22JX180 Kartáčovaný motor s planétovou prevodovkou
  • 22JX180 Kartáčovaný motor s planétovou prevodovkou
  • 22JX180 Kartáčovaný motor s planétovou prevodovkou

Špecifikácie

22JX180-5 Materiál na bývanie Zliatina zinku Kódovač je voliteľný
Model TJX22RC 22JX180-6
A-B 2 kanály
180Kodér-5V 12PPR

Ložisko Ložisko oleja
Modul prevodovky 0,3 mil
Komutátor Kartáčovaný
Materiál prevodovky Spekaná oceľ
Maximálna tlaková sila na hriadeľ ≤ 5 kgf
Zadná mihalnica ≤ 2°
K dispozícii brzda Nie
Konštrukcia ozubených kolies Planetárny prevod

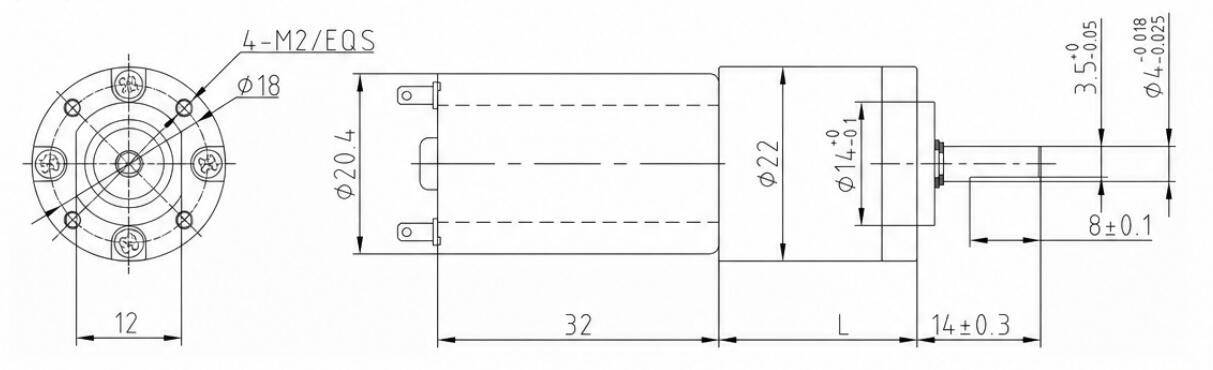

Rozmery (mm)
22JX180-7

Technické údaje

RÝCHLOSŤ MOTORA DC Pomer Prevodové stupne Veľkosť prevodovky Číslo modelu Napätie Žiadne zaťaženie Pri zaťažení
Prevádzkový rozsah Menovité napätie Aktuálne Rýchlosť Aktuálne Krútiaci moment Rýchlosť
RPM Dia L Min-Max V V mA RPM mA N.m RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93,5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32,9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9,8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4,9R 1,5-9,0 6 150 4.9 520 1 3.9

Prevod jednotky krútiaceho momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Ak potrebujete iné parametre, kontaktujte zákaznícky servis.
