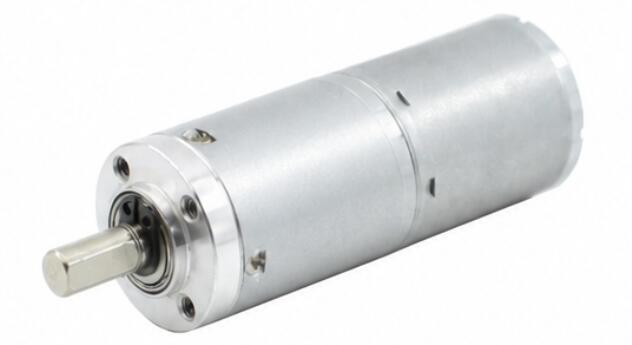

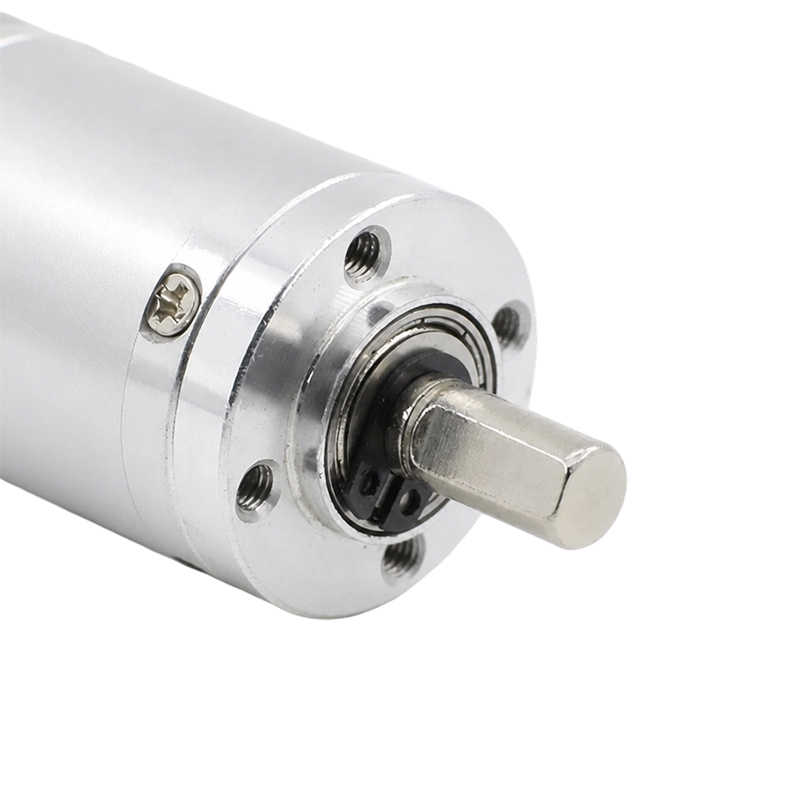

24JX370 Kartáčovaný motor s planétovou prevodovkou

1. Viacnásobné prevodové pomery pre flexibilný výber rýchlosti a krútiaceho momentu
K dispozícii s 1–5 stupňovými planétovými prevodovkami a redukčnými pomermi od 3,7:1 do 3736:1, čo umožňuje zákazníkom vybrať si správnu výstupnú rýchlosť a krútiaci moment pre rôzne systémy pohonu.

2. Kompaktná 24 mm planétová prevodovka
Prevodovka s priemerom 24 mm poskytuje kompaktné riešenie pohonu pre zariadenia s obmedzeným priestorom, vrátane robotických mechanizmov, inteligentných zámkov, predajných automatov, zdravotníckych zariadení a malých automatizačných systémov.

3. Stabilná a odolná prevodovka
Skonštruovaný s planétovou konštrukciou ozubených kolies, ozubenými kolesami zo spekanej ocele, podporou guľôčkových ložísk a modulom ozubenia 0,4 M na zabezpečenie stabilného prenosu sily pre kompaktné mechanické aplikácie.

4. Široký prevádzkový rozsah 3–18 V DC
Určené pre prevádzku 3–18V DC s menovitým napätím 12V. V závislosti od zvoleného prevodového pomeru sa výstupné otáčky pohybujú od 1,4 do 1405,4 ot./min. a výstupný krútiaci moment dosahuje až 2,00 N·m.

5. Nízka vôľa a podpora OEM/ODM
Vôľa je ≤2°, čo pomáha zlepšiť výkon polohovania v presne orientovaných pohonných systémoch. Prispôsobenie OEM/ODM, možnosti výstupného hriadeľa a vzorové objednávky sú k dispozícii pre vývoj projektu. $ $

KONTAKTUJTE NÁS 24JX370 Kartáčovaný motor s planétovou prevodovkou
  • 24JX370 Kartáčovaný motor s planétovou prevodovkou
  • 24JX370 Kartáčovaný motor s planétovou prevodovkou
  • 24JX370 Kartáčovaný motor s planétovou prevodovkou

Špecifikácie

24JX370-3 Materiál na bývanie Zliatina zinku Kódovač je voliteľný
Model TJX24RA Nemôže byť s kódovačom
Ložisko Guličkové ložisko
Modul prevodovky 0,4 mil
Komutátor Kartáčovaný
Materiál prevodovky Spekaná oceľ
Maximálna tlaková sila na hriadeľ ≤ 7 kgf
Zadná mihalnica ≤2°
K dispozícii brzda Nie
Konštrukcia ozubených kolies Planetárny prevod

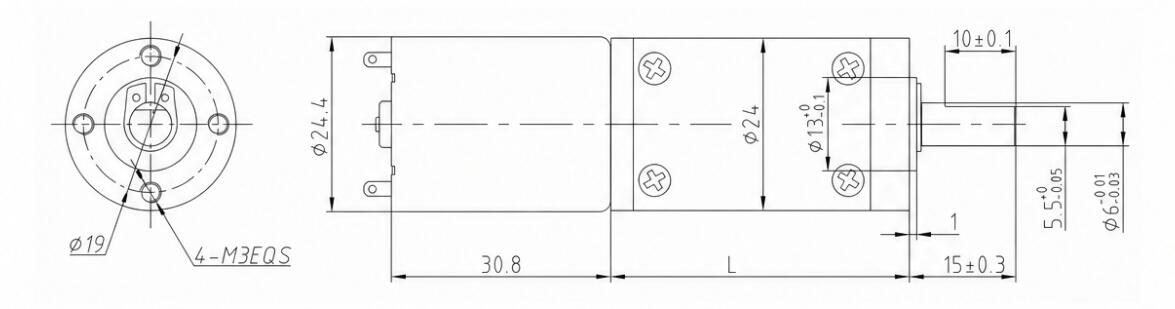

Rozmery (mm)
24JX370-4

Technické údaje

RÝCHLOSŤ MOTORA DC Pomer Prevodové stupne Veľkosť prevodovky Číslo modelu Napätie Žiadne zaťaženie Pri zaťažení
Prevádzkový rozsah Menovité napätie Aktuálne Rýchlosť Aktuálne Krútiaci moment Rýchlosť
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127,5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91,5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46,8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24,6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17,6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12,7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6,7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4,8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3,4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2,4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1,7R 3,0-18,0 12 30 1.7 120 2 1.4

Prevod jednotky krútiaceho momentu: 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Ak potrebujete iné parametre, kontaktujte zákaznícky servis.
